täysin hydraulinen ydinporauslaite

täysin hydraulinen ydinporauslaite geologiseen tutkimukseen

Täysin hydraulinen ydinporauslaite käyttää edistyksellisiä hydraulijärjestelmiä, jotka takaavat vakaan ja tehokkaan porauksen sekä helpon käytön. Se sopii geologiseen tutkimukseen, mineraalien etsintään ja erilaisiin poraustarpeisiin. Laite on luotettava ja helppo huoltaa.

Ota yhteyttä
Kuvaus

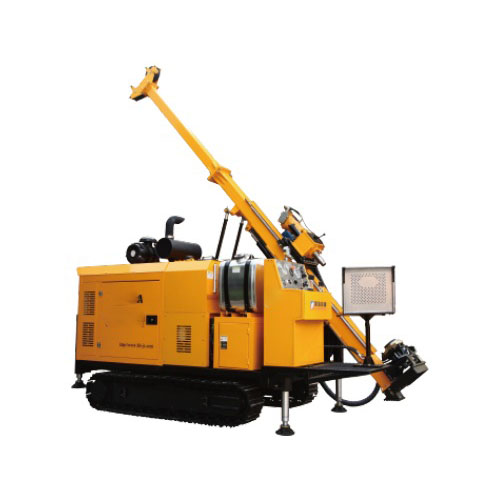

Täysin hydraulinen ydinporauslaite

Täysin hydraulinen ydinporauslaite on erittäin tehokas ja joustava porauslaite, jota käytetään laajalti ydinäytteenottoon ja geologiseen tutkimukseen. Hydraulijärjestelmään perustuva laite sopii poraustöihin erilaisissa monimutkaisissa geologisissa olosuhteissa ja täyttää useiden teollisuudenalojen ydinporausvaatimukset.

Ominaisuudet

  • Varustettu täysin hydraulisella käyttöjärjestelmällä ja teräskiskoilla, jotka takaavat vakaan ja luotettavan liikkuvuuden.
  • Ylävetoinen voimapää tarjoaa sivuttaisliikkeen, kaksi mekaanista nopeusvaihdetta ja portaattoman nopeuden säädön, mikä helpottaa käyttöä.
  • Voimapään pyörimistä ohjaa vaihteleva moottori, mikä parantaa käytön tehokkuutta.
  • Masto on taitettava, ja siinä on säädettävät tukijalat ja valinnaiset jatko-osat eri poraussyvyyksiä varten.
  • Porausreikä on varustettu hydraulisella pidikkeellä ja integroidulla keskityslaitteella, mikä parantaa porauksen tarkkuutta.

Käyttökohteet

Käytetään laajalti geologisessa tutkimuksessa, metallurgisissa mineraalikartoituksissa, hiilivarantojen etsinnässä, ydinvoimateollisuuden näytteenotossa, hydrogeologisessa tutkimuksessa ja sopii poraustöihin erilaisissa monimutkaisissa geologisissa ympäristöissä.

Tekniset parametrit
täysin hydraulinen ydinporauslaite geologisiin tutkimuksiin
Malli BYDX-2A
Tuote Yksikkö Parametri Huomautukset
Porauskapasiteetti BQ-poratangot m 50 φ55,6 mm
NQ-poratangot 350 φ69,9 mm
HQ-poratangon 120 φ88,9 mm
Dieselmoottori Malli / 4BTA3.9-C100 Cummins
Nimellisteho kW 74
Nimellisnopeus r/min 2200
Voimapää Suurin pyörimisnopeus r/min 1200
Suurin vääntömomentti N·m 90
Kierrosnopeusalue r/min 405–874 Vaihteisto I
560–1200 Vaihteisto II
Vastaava vääntömomentti N·m 900–425 Vaihteisto I
630–293 Vaihteisto II
Karan läpivientireiän halkaisija mm Ylävetotyyppi
Sivuttaisliikkeen etäisyys mm 26
Syöttömekanismi Syöttöliike mm 18
Suurin nostovoima k 50
Suurin syöttövoima kN 25
Masto Kokonaiskorkeus m 6
Säädettävä kulma astetta 0–90
Porauskulma astetta 45–90
Liukuvaihto mm 71
Päänostin Yksittäisen köyden nostovoima k 2 Ensimmäinen kerros
Nostonopeus m/min 8 Ensimmäinen kerros
Vaijeripituus m 3
Teräsköyden halkaisija mm 14
Köysihissi Yhden vaijerin nostovoima k 8 Ensimmäinen kerros
Nostonopeus m/min 9 Ensimmäinen kerros
Vaijeripituus m 50
Teräsköyden halkaisija mm 6
Muta-pumppu Malli / BW-100
Suurin virtausnopeus l/min 10
Maksimipaine MPa 6
Aukon pidike Soveltuva poratangon halkaisija mm BQ, NQ, HQ, PQ
Läpivientireikä mm φ124
Telaketjualusta Ajonnopeus km/h 1,5–2,5
Kiipeilykyky astetta ≤30
Mitat (PxLxK) Työskentelykoko mm 4100x1840x6000
Kuljetuskoko mm 4200 x 1840 x 2400
Paino Pääkone ton 5,5
