liikkuva membraanityppigeneraattori putkien puhallukseen

Siirrettävä kalvotyppijärjestelmä käyttää ruuvimallisen matalapaineisen ilmakompressorin, kalvotyppierottimen ja korkeapaineisen typpiboosterikompressorin yhdistelmää, joka voi tuottaa erittäin puhdasta typpeä virtausnopeudella 20 Nm³/min ja paineella 15–35 MPa.

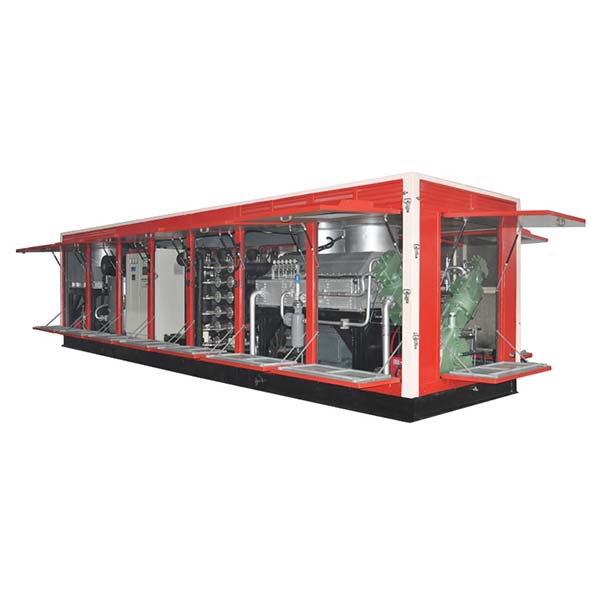

Liukukiskoon asennettu modulaarinen rakenne

Järjestelmä on skid-asennettu modulaarinen rakenne, joka koostuu kahdesta itsenäisestä skidistä:
1. Ensimmäinen alusta:Sisältää matalapaineisen ilmakompressorimoduulin ja membraanierotuksen typpimoduulin.
2. Toinen alusta:Sisältää korkeapaineisen typpipaineistuksen moduulin.
Laitteisto on ilmajäähdytteinen, dieselmoottorikäyttöinen ja varustettu metallikannella, ja se voidaan asentaa ajoneuvon alustaan, minkä ansiosta se sopii öljykentille ja muihin kenttäolosuhteisiin.

Siirrettävän kalvotyppijärjestelmän ominaisuudet

1. Modulaarinen rakenne:Jokainen komponentti toimii itsenäisesti, mikä helpottaa kuljetusta, asennusta ja huoltoa.
2. Tehokas typpituotanto:Käyttää membraanierotusteknologiaa tuottamaan nopeasti ja vakaasti yli 95 %:n puhtautta olevaa typpeä.
3. Ei kemikaaleja:Puhdas fysikaalinen erottelu ilman saasteita tai sivutuotteita – ympäristöystävällinen ja energiaa säästävä.
4. Korkea paine:Tarjoaa korkeapaineista typpeä jopa 35 MPa:n paineella erilaisiin teollisiin tarpeisiin.
5. Sopeutuu vaativiin olosuhteisiin:Ilmajäähdytteinen järjestelmä ei vaadi vettä, sopii aavikko-, meri-, kylmä- tai korkean lämpötilan ympäristöihin.
6. Laaja käyttöalue:Käytettävissä öljyn ja kaasun louhinnassa, putkistojen kunnossapidossa, hiilikerroksen metaanin talteenotossa, LNG-asemilla ja muissa sovelluksissa.

Mobiilin membraanityppigeneraattorijärjestelmän toimintaperiaate

1. Ilman puristus:Ilmakehän ilma paineistetaan 1,4 MPa:n paineeseen dieselkäyttöisellä ruuvikompressorilla, minkä jälkeen se suodatetaan ja kuivataan puhtaan paineilman saamiseksi.
2. Membraanierotuksella tapahtuva typpituotanto:Puhdas paineilma syötetään membraanityppigeneraattoriin, jossa happi, hiilidioksidi ja vesihöyry poistuvat membraanidiffuusion avulla, kun taas typpi jää jäljelle. Tuloksena saadaan 1,2 MPa:n paineista, ≥95 %:n puhtautta olevaa typpeä.
3. Korkeapaineistaminen:Matalapaineinen typpi paineistetaan ilmajäähdytteisellä mäntäpaineistimella 15–35 MPa:n paineeseen korkeapaineisia sovelluksia varten.

Siirrettävän membraanityppijärjestelmän koostumus

• Ilmakompressoriyksikkö:Diesel- tai sähkökäyttöinen ruuvikompressori paikallisella ohjausjärjestelmällä.
• Kalvo-typpigeneraattoriyksikkö:Ilmanpuhdistusjärjestelmä, kalvomoduuli ja keskusohjausjärjestelmä.
• Korkeapaineinen typpiboosteri:Korottaa typen paineen 35 MPa:iin korkeapaineisen syötön tarpeita varten.
• Apulaitteet:Dieselgeneraattorit, polttoainesäiliöt, kontit/skid-moduulit (yksi/kaksi/useita skidejä) ja tarvittavat lisälaitteet, kuten vaahtomittauspumput.

Mobiilin kalvotyppijärjestelmän sovellusalueet

1. Öljykenttien öljyn talteenotto ja tehostaminen:
   • Öljynporauskaivojen paineen ylläpito, romahtamisen estäminen
   • Typpipuhallus raakaöljyn talteenoton tehostamiseksi
   • Kaasunostotoiminnot, onnettomuuksien vähentäminen, tuotannon lisääminen
   • Hapotus/murtaminen muodostuman käytöstä poistamiseksi ja tuotannon tehostamiseksi
   • Höyryn läpimenon parantaminen lämpöhyötyjen parantamiseksi
   • Mudan tiheyden säätö erityisporauksessa
   • Kaivojen puhdistus, saastumisen vähentäminen
   • Pinta-aktiivisten aineiden kantaja porauskaivojen toiminnan optimoimiseksi
2. Putkistojen huolto:
   • Putkiston puhallus veden/epäpuhtauksien poistamiseksi
   • Painekoe turvallisuuden varmistamiseksi
   • Typpikorvaus syttyvissä putkistoissa
   • Hätäkorjaus vuotojen hallitsemiseksi
   • Kaasutiivistys korroosion/hapettumisen estämiseksi
3. Muut teolliset sovellukset:
   • Hiilikerroksen metaanin louhinta kaasun talteenottoa varten
   • Maakaasun keräysasemat turvallista varastointia/kuljetusta varten
   • LNG-vastaanottoasemat matalan lämpötilan varastointia ja typpitiivistystä varten
   • Offshore-porauslautat räjähdyssuojattuihin/inerteihin ympäristöihin
   • Maakaasun puhdistuslaitokset rikinpoistoon, kuivaukseen, typen korvaamiseen jne.
