piston metering pump

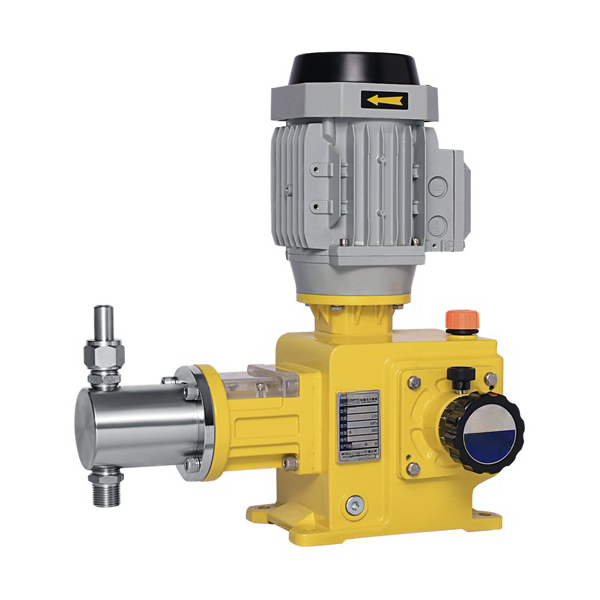

männän annostelupumppu integroidulla eksentrisellä mekanismilla

Männän annostelupumppu on edestakaisin liikkuva syrjäytyspumppu, jossa on mäntäkäyttö ylivuotopäässä ja säädettävä virtausnopeus. Se soveltuu tarkkaan annosteluun ja erilaisten erityisalkuaineiden, kuten korkeapaineisten, korkean lämpötilan, matalan lämpötilan, korkean viskositeetin ja korkean kiintoainepitoisuuden, kuljetukseen.

Ota yhteyttä
Kuvaus

Moottori käyttää kierukkavaihteistoa ja säädettävää eksentrisen mekanismia, jolloin kiertokanki ajaa mäntää edestakaisin liikkuvaksi. Pumpun hydraulinen pää muodostaa mäntän edestakaisin liikkeen avulla tilavuuskammion, joka mahdollistaa väliaineen imemisen ja purkamisen sisään- ja ulostuloventtiilien vuorotellen avautumisen ja sulkeutumisen avulla.

Männän annostelupumppu Tekniset parametrit:

  • Yhden pään suurin virtausnopeus ≤ 14300 l/h, suurin paine ≤ 50 MPa.
  • Yhden pään virtaus: Qmax = 230 l/h
  • Painealue: Pmax = 40 MPa
  • Vakiokokoonpano: materiaali 304, 316, 380 V/50 Hz
  • Valinnainen kokoonpano: materiaali 316L, 904, 2205, TA, Hastelloy C jne., moottorin taajuusmuunnos/räjähdyssuojattu, erityinen jännite/taajuus

männän annostelupumppu Tärkeimmät ominaisuudet:

  1. Laaja sovellettavuus: sopii erilaisille virtaus- ja painevaatimuksille, korkea mittaustarkkuus, yksinkertainen rakenne, helppo huoltaa, kustannustehokas.
  2. Männän koko: yleensä φ6-200 mm, vahva joustavuus.
  3. Tarkka venttiiliryhmä: varustettu tarkkoilla tuonti- ja vientiventtiileillä, vahva tiivistyskyky, kestää korkeaa painetta, varmistaa mittaustarkkuuden.
  4. Kulumiset osat: mäntä ja tiivisteestä koostuva akselin tiivistysjärjestelmä voi vuotaa, tiivisteen esijännitys vaatii säännöllistä säätöä.
  5. Räätälöidyt ominaisuudet: voidaan räätälöidä korkeille/matalille lämpötiloille, korkealle viskositeetille, kiinteälle sisällölle ja erityisille väliaineille.
  6. Turvallisuussuositukset: ei sisäänrakennettua turvalaitetta, suositellaan asennettavaksi varoventtiili pumpun ulostuloon.
  7. Rinnakkaisasetukset: tukee kaksois-/monipäitä virtauksen lisäämiseksi, pulssin vähentämiseksi ja eri väliaineiden kuljettamiseksi suhteellisena pumpuna.
  8. Automaatio-ohjaus: voidaan varustaa annostelupumpun iskunohjaimella laajempaa automaatio-ohjausta varten.

Männän annostelupumppu Edut:

  1. Korkea säätötarkkuus: integroitu säädettävä eksentrisen mekanismi, 0–100 % portaattomasti säädettävissä, vakaus ja lineaarisuustarkkuus jopa ±1 %.
  2. Kestävyys: täysin keraaminen ja ruiskutettu keraaminen mäntä, korkea kovuus, vahva korroosionkestävyys, erinomainen pintakäsittely, pidennetty käyttöikä.
  3. Erinomainen tiivistyskyky: tiivistekokonaisuus ja keraaminen mäntä parantavat itsetiivistymistä ja vähentävät huoltokustannuksia.
  4. Venttiilivaihtoehdot: saatavana palloventtiili, pino-venttiili, kulmaventtiili jne. Venttiilin istukka on käytettävissä molemmilta puolilta, mikä alentaa kustannuksia ja parantaa huollettavuutta.
  5. Räätälöity lämpötilan säätö: hydraulinen pää voidaan räätälöidä lämmitys-, jäähdytys- tai eristystoiminnoilla laajempaa lämpötilan sopeutumista varten.

Männän annostelupumppu Sovellus:

Vuotoriskistä huolimatta mäntäannostelupumput ovat laajalti käytössä kemian-, öljy- ja kaasuteollisuudessa, sähkövoimateollisuudessa, lääketeollisuudessa, metallurgiassa, paperiteollisuudessa ja muilla teollisuudenaloilla niiden korkean kustannustehokkuuden, laajan sovellettavuuden ja helpon huollettavuuden ansiosta.
