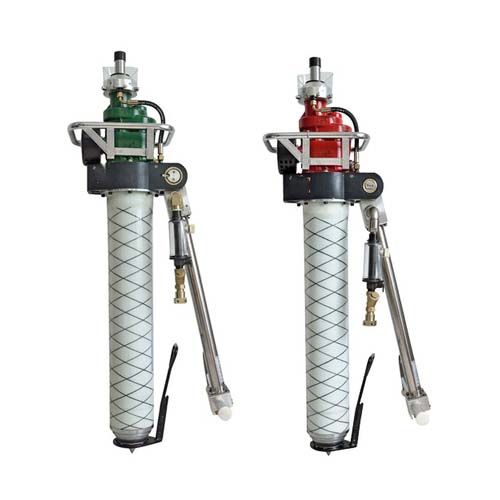

pneumaattinen ankkuriporauslaite

pneumaattinen ankkuriporauslaite tunnelien ja kaivosten rakentamiseen

Pneumaattinen ankkuriporauslaite toimii paineilmalla ja on suunniteltu erityisesti kallionkiinnitykseen ja kallion vahvistamiseen maanalaisissa projekteissa, kuten tunneleissa, kaivoksissa ja teissä. Se on rakenteeltaan kompakti, helppokäyttöinen, luontaisesti turvallinen ja erittäin mukautuvainen.

Ota yhteyttä
Kuvaus

Pneumaattinen ankkuriporauslaite

Pneumaattinen ankkuriporauslaite on erittäin tehokas paineilmalla toimiva porauslaite, joka on suunniteltu erityisesti tukitoimiin hiilikaivosten kulkuväylissä ja keskikovissa kalliomuodostelmissa. Laitteella voidaan porata ankkuripulttien ja kaapelien reikiä sekä sekoittaa, asentaa ja kiinnittää hartsi-patruunoita. Tämän laitteen avulla ankkuripulttien asennus ja alustava kiristys voidaan suorittaa yhdellä kertaa ilman lisätyökaluja.

Pneumaattisen ankkuriporauslaitteen pääominaisuudet

  • Kompakti rakenne ja kevyt paino, helppo kuljettaa ja käyttää, sopii työskentelyyn ahtaissa tiloissa.
  • Varustettu tehokkaalla pneumaattisella moottorilla ja sujuvalla vaihteistolla, joka tarjoaa vahvan tehon, hiljaisen toiminnan ja luontaisen räjähdyssuojan.
  • Suuri vääntömomentti ja nopea pyörimisnopeus täyttävät tehokkaan porauksen ja nopean asennuksen vaatimukset.
  • Yksinkertainen päivittäinen huolto, alhainen vikaantumisaste ja erinomainen kestävyys tekevät siitä sopivan pitkäaikaiseen jatkuvaan käyttöön.

Käyttöalueet

Pneumaattista ankkuriporauslaitetta käytetään laajalti hiilikaivosten kulkuväylissä, tunnelien tukirakenteissa ja ankkuripulttien/kaapeleiden asennuksessa kallioisilla kulkuväylillä. Se sopii erityisen hyvin maanalaisiin ympäristöihin, joissa on korkeat räjähdyssuojausvaatimukset ja rajoitettu työskentelytila, ja parantaa tehokkaasti ankkuripulttien asennuksen tehokkuutta ja turvallisuutta.

Tekniset parametrit
pneumaattinen ankkuriporauslaite tunnelien ja kaivosten rakentamiseen
Tuote Yksikkö TB-120-2.7 TB-130-2.8 TB-130-3.2 TB-130-3,6 TB-130-4,2
Työpaine Mpa 0,4 0,4–0,63 0,4–0,63 0,4–0,63 0,4–0,63
Nimellinen pyörimisnopeus r/min 220 206 240 265 310
Nimellinen vääntömomentti N.m 120 130 130 130 130
Pysäytysmomentti N.m 210 220 260 220 280
Tyhjäkäynnin pyörimisnopeus r/min ≥560 ≥560 ≥540 ≥580 ≥720
Suurin lähtöteho kW 2,7 2,8 3,2 3,6 4,2
Ilmankulutus kuutiometriä minuutissa 4,4 4,5 5,0 5,0 6,5
Suurin työntövoima kN 8 8 8 8 7,9
Huuhteluveden paine Mpa 0,6 0,6–1,2 0,6–1,2 0,6–1,2 0,6–1,2
Melu dB(A) ≤95 ≤95 ≤95 ≤95 ≤95
Poran hännän liitäntä mm S=19, 22 S=19, 22 S=19, 22 S=19, 22 S=19, 22
Ankkuriporauslaitteen mallinumero Tyyppi A Tyyppi B Tyyppi C Huomautus: Porauslaitteiden korkeuksia voidaan mukauttaa hiilikaivoksen käytävän korkeuden mukaan.
Koko koneen enimmäiskorkeus mm 2457 3057±50 3657±50
Koko koneen vähimmäiskorkeus mm 1126±50 1276±50 1426±50
Paino kg 47 50 57
