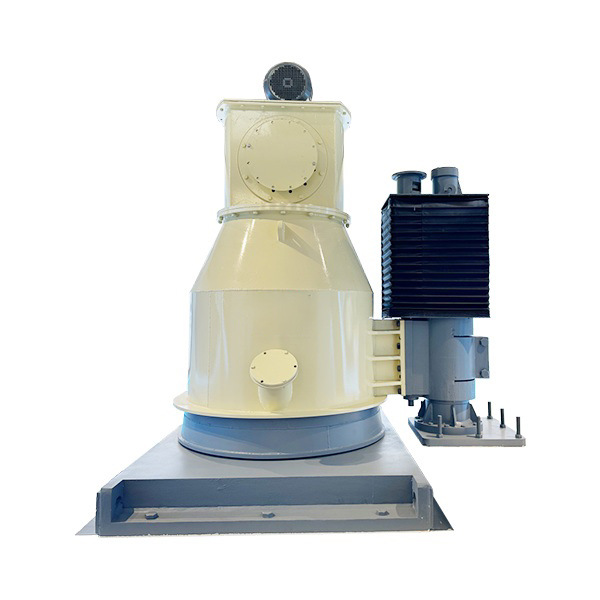

Raymond-mylly ei-metallisten mineraalien ultrahienoon jauhamiseen

Ultra-hieno Raymond-mylly: seuraavan sukupolven jauhamisratkaisu

Suunnittelurajoitusten vuoksi perinteisen Raymond-myllyn puutteet ovat vähitellen tulleet esiin hienouden hallinnan, laitteiden huollon ja energiankulutuksen osalta. Jotta voimme vastata nykypäivän ultrahienojakoisen jauheen teollisuuden uusiin standardeihin tuotteen hiukkaskokojen, tuotannon ja ympäristövaatimusten osalta, olemme järjestelmällisesti optimoineet perinteisen mallin puutteet ja lanseeranneet uuden sukupolven ultrahienojakoisen Raymond-myllyn, joka mahdollistaa murskauksen, jauhamisen ja ultrahienojakoisen käsittelyn integroidusti.

Raymond-myllyn ominaisuudet

• Kompakti rakenne：Koko kone on asennettu lattialle, joten koneen rungon korkeus on huomattavasti pienempi, vain puolet perinteisen Raymond-myllyn korkeudesta, mikä säästää huomattavasti tilaa.
• Uusi tiivistys:Jauhatusrullassa on huoltovapaa ja voiteluvapaa uusi tiivistystekniikka, joka estää pölyn pääsyn laakeriin ja parantaa laitteen vakautta ja käyttöikää.
• Älykäs luokittelu:Luokittelujärjestelmässä on ripustettu rakenne, joka nousee automaattisesti käyttöolosuhteiden mukaan, mikä vähentää laitteen tärinää ja melusaastetta.
• Innovatiivinen murskaus:Kaarenmuotoisen jauhatusrullan ja jauhatusrenkaan välinen kosketus on optimoitu pidentämään materiaalin viipymisaikaa jauhatusalueella ja tuottamaan hienompia hiukkasia. Valmiin tuotteen hiukkaskoko voi olla jopa 10 μm.
• Järjestelmän optimointi：Kokonaisvaltainen alipaineinen suljettu toiminta, tehokas pölyn leviämisen hallinta, tuotantoympäristö on puhdas, päästöjen pitoisuus on selvästi alle kansallisen standardin.

Raymond-myllyn edut

• Tehtaan säästöt:Laitteisto on kokonaisuudessaan pieni, mikä vähentää rakennustöiden kustannuksia ja helpottaa uuden laitoksen rakentamista tai projektin nopeaa laajentamista tuotantoon.
• Helppo huoltaa：Luokittelijan pyörivä puomirakenne, ilman suuria nostotyökaluja, huoltotila on avoin, mikä vähentää huomattavasti huollon vaikeutta.
• Korkea tehokkuus ja energiansäästö:Keskitangentiaalinen sykloninen ilmanottotekniikka, joka muodostaa onteloon vakaa pyörrevirtauksen, parantaa luokittelutehokkuutta ja vähentää järjestelmän energiankulutusta.
• Erinomainen ympäristötehokkuus：Koko prosessi toimii alipaineella, pölypäästöt ovat ≤ 30 mg/m³, tuotantotilojen ympäristö on erinomainen ja täyttää tai jopa ylittää kansalliset ympäristöstandardit.
• Hiukkaskokoa voidaan säätää：Valmiin tuotteen hienous voidaan säätää joustavasti välillä 5–45 μm, mikä sopii hyvin eri alojen erilaisiin vaatimuksiin jauheen hienoudesta.
• All-in-one-toiminto：Laite, joka samanaikaisesti suorittaa karkean murskauksen, hienon jauhamisen ja ultrahienon jauheen valmistuksen, parantaa tuotantolinjan kompaktiutta ja tehokkuutta.

Raymond-myllyn toimintaperiaate

Ultra-hienon Raymond-myllyn ydintoiminta perustuu perinteisen Raymond-myllyn heilurijauhatusperiaatteeseen. Isäntä ajaa keskusakselia pyörimään kaksoisvyösiirron avulla, ja akselin pää on kytketty luumukukkakehykseen, johon on kiinnitetty useita jauhatusrullalaitteita. Käytön aikana kirsikkakukka-kehys ajaa jauhatusrullia pyörimään keskiakselin ympäri, ja samalla keskipakovoiman vaikutuksesta jauhatusrulla painaa jauhatusrenkaan pintaa ja pyörii.

Kun materiaali on syötetty tasaisesti jauhatuskammioon syöttöaukon kautta, se heitetään keskipakoisvoiman avulla jauhatusrenkaaseen ja murskataan hienoksi jauheeksi jauhatusrullien ja kitkan kaksoisvaikutuksella. Hieno jauhe nousee ilmavirran mukana ja seulotaan luokittelulaitteella, ja hiukkaskokovaatimukset täyttävä jauhe lähetetään syklonikerääjään kerättäväksi, kun taas karkeat hiukkaset putoavat takaisin jauhatuskammioon jatkokäsittelyä varten.

Tangentiaalisen syklonin ilmanottotilan rakenne pitää materiaalin pyörteisen liikkeen vakaana murskaamisen ja luokittelun aikana, mikä vahvistaa karkean ja hienon erottelun vaikutusta ja samalla vähentää puhaltimen kuormitusta, mikä parantaa merkittävästi kokonaisenergiatehokkuutta. Koko järjestelmä on alipaineisessa suljetussa tilassa, mikä estää pölyn vuotamisen ja varmistaa ympäristönsuojelun standardien mukaisen toiminnan.

Sovellusalueet

• Ei-metallisten mineraalien käsittely: kalsiitti, kalkkikivi, talkki, kaoliini, bariitti, fluoriitti, grafiitti, bentoniitti jne.
• Metallurginen teollisuus: rautaoksidi, mangaanimalmi, rautamalmi, kuparimalmi, fosforimalmi ja muut jauhevalmistukset.
• Rakennusmateriaaliteollisuus: kipsin, keramiikan, bauksiitin, lasin raaka-aineiden, eristemateriaalien ja muiden raaka-aineiden jauhaminen.
• Kemianteollisuus: piikarbidi, kalsiumhydroksidi, kemialliset lannoitteet, yhdistelmälannoitteet, aktiivihiili ja muiden materiaalien käsittely.
• Ympäristönsuojelu ja energia-ala: lentotuhka, kivihiilen sivutuotteet, bitumihiili, koksihiili, ruskohiili ja muiden kiinteiden jätteiden uudelleenkäyttö ja resurssien kehittäminen.
• Uudet materiaalit: korkean suorituskyvyn keraamit, elektroniset materiaalit, funktionaalisten täyteainejauheiden valmistus.
