jousikartiojauhin

Jousikartiojauhin on erittäin hyvä ylikuormitussuoja

Jousikartiojauhatinta käytetään laajalti monilla aloilla, kuten kaivosteollisuudessa, metallurgiassa, rakennusmateriaaleissa, maanteiden ja rautateiden rakentamisessa, kemianteollisuudessa jne. Sitä käytetään pääasiassa keskikovaisten ja kovien malmien ja kivien murskaamiseen, ja se sopii erityisen hyvin toissijaiseen ja kolmannen asteen murskaamiseen.

Ota yhteyttä
Kuvaus

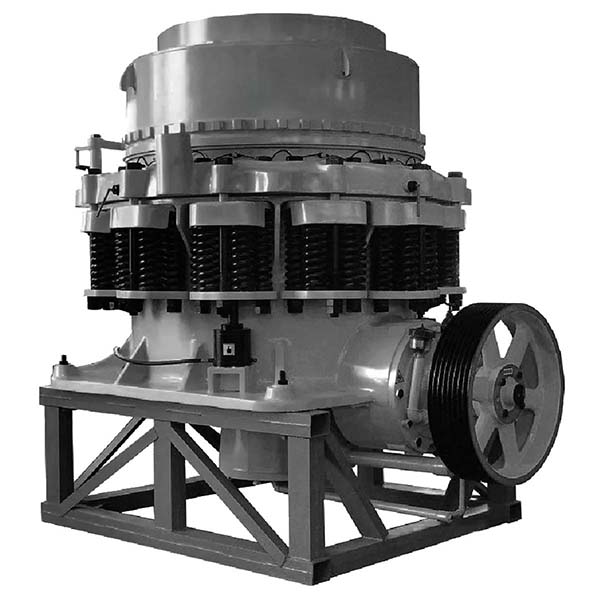

Jousikartiojauhin Tuotekuvaus

Vakiomallikäytetään yleensä karkeaan ja keskikokoiseen murskaukseen, jalyhytpäätyyppiäkeskikokoiseen ja hienoon murskaukseen. Laitteella on korkea murskaussuhde, se pystyy käsittelemään tehokkaasti erilaisia malmeja ja tuotoksen rakeisuus on tasaisempi.

Jousikartiojauhatuksen toimintaperiaate

Se koostuu pääasiassa rungosta, kiinteästä kartiokokoonpanosta, liikkuvasta kartiokokoonpanosta, jousimekanismista, kulhomaisesta akselirungosta, voimansiirtojärjestelmästä ja apusähköjärjestelmästä, ohutöljyvoitelujärjestelmästä, hydraulisesta ontelon puhdistusjärjestelmästä ja niin edelleen. Työskennellessään moottori ajaa epäkeskoholkkia pyörimään kolmionmuotoisen hihnan, suuren hihnapyörän, voimansiirtoakselin, pienen kartiohammaspyörän ja suuren kartiohammaspyörän kautta. Epäkeskoholkin pyöriminen saa murskauskartion akselin pyörimään ja heilumaan. Liikkuvan kartion ja kiinteän kartion väliin muodostuu rengasmainen murskausontelo, jossa materiaali altistuu useille vaikutuksille, kuten iskuille, puristuksille, taivutuksille jne. Murskausseinän ja molaariseinän välisen jaksottaisen lähestymisen ja etäisyyden ansiosta materiaali murskataan vähitellen. Useiden puristusten, iskujen ja taivutusten jälkeen materiaali murskataan haluttuun kokoon ja lopulta poistetaan poistoportin kautta.

Jousikartiojauhatuksen ominaisuudet

  1. Hydraulinen ontelon puhdistusjärjestelmä:Hydraulinen järjestelmä mahdollistaa ontelon nopean puhdistuksen, mikä lyhentää huoltoaikaa ja parantaa laitteen toimintatehokkuutta.
  2. Sähkökylmetty ohutöljyasema:Tarjoaa laitteelle jatkuvan voitelun, vähentää kitkahäviöitä ja pidentää kuluvien osien käyttöikää.
  3. Hydraulinen sylinteri tuottaa murskausvoiman:Hydraulisylinterillä on voimakas murskausvoima, joka varmistaa murskaimen vakauden ja tehokkuuden työprosessissa.
  4. Rautametallien ylikuormitussuoja:Kun murskaamokammioon pääsee murskaamatonta vierasta ainetta, ylikuormitussuojausjärjestelmä voi käynnistyä ajoissa laitteen vaurioitumisen estämiseksi.
  5. Hydraulinen purkausaukon säätö:Purkuaukon säätö tapahtuu hydraulijärjestelmän avulla, jota voidaan säätää nopeasti ja joustavasti murskaustarpeiden mukaan.
  6. Kuiva öljytiiviste:Kuivaöljytiivistejärjestelmän käyttö vähentää laitteen öljyvuoto-ongelmia ja pitää työympäristön puhtaana.
  7. Vähemmän pölyä, hyvä työympäristö:Laitteen suunnittelussa on otettu huomioon pölyn muodostumisen vähentäminen, jotta työympäristö olisi terveellisempi ja turvallisempi.
  8. Laminoitu murskausrakenne:Laminoidun murskausperiaatteen käyttöönotto tehostaa murskausprosessia, valmiin materiaalin koko on tasainen ja kulutusosat kuluvat vähemmän.

Jousikartiojauhatuksen käyttöalueet

  1. Metallurginen teollisuus:Käytetään metallimalmien, kuten rautamalmin, kuparimalmin jne. murskaamiseen.
  2. Rakennusmateriaaliteollisuus:Käytetään keskikokoiseen ja hienoon murskaamiseen hiekka- ja soratuotantolinjalla, kuten rakennus hiekan ja kiven murskaamiseen.
  3. Tienrakennusteollisuus:Korkealaatuisten kiviainesten tuottamiseen, jotka täyttävät korkeat vaatimukset moottoriteiden, rautateiden, lentokenttien kiitoratojen jne. rakentamisessa.
  4. Kemianteollisuus:Sopii joidenkin keskikovien mineraalien murskaamiseen kemiallisten raaka-aineiden tai teollisuusjauheiden valmistusta varten.
  5. Kaivostoiminta:Käytetään erilaisten malmien murskaamiseen, erityisesti keskikovien ja kovien malmien käsittelyyn.
Tekniset parametrit
jousikartio-murskain on erittäin hyvä ylikuormitussuoja
Tekniset tiedot Malli Kammion tyyppi Purkausaukon alue Suurin syöttökoko Kapasiteetti (tonnia/h) Paino (tonnia) Teho (kW)
PYF900 PYFB0910 Vakiomallinen hieno 9–22 mm 85 45–91 12,4 75
PYFB0917 vakiokarkea 13–38 mm 150 59–163 12,24
PYFB0918 Vakio Erittäin karkea 25–38 mm 150 118–163 12,24
PYFD0904 lyhyt pää, hieno 3–13 mm 35 27–90 13,2
PYFD0906 Lyhyt pää, keskikokoinen 3–16 mm 51 27–100 13.3
PYFD0907 lyhyt ja paksu pää 6–19 mm 65 59–127 13,3
PYF1300 PYFB1313 Vakiomallinen hieno 13–31 mm 115 108–181 21,5 160
PYFB1321 Vakiomateriaali 16–38 mm 178 132–253 21,2
PYFB1324 vakio karkea 19–51 mm 205 172–349 21,2
PYFB1325 Vakio Erittäin karkea 25–51 mm 220 236–358 21,1
PYFD1308 lyhyt pää, hieno 6–16 mm 78 82–163 20,6
PYFD1310 lyhyt ja paksu pää 8–25 mm 89 mm 109–227 20,7
PYFD1313 paksu lyhyt pää 16–25 113 209–236 20,8
PYF1600 PYFB1620 Vakiohieno 16–38 mm 178 181–327 37 250
PYFB1624 Vakiomateriaali 22–51 mm 205 258–417 36,7
PYFB1626 vakiokarkea 25–64 mm 228 299–635 36,5
PYFB1636 Vakio Erittäin karkea 38–64 mm 313 431–630 36,3
PYFD1607 lyhyt pää, hieno 5–13 mm 60 mm 90–209 36,7
PYFD1608 Lyhyt pää, keskikokoinen 6–19 mm 76 136–281 36,5
PYFD1613 lyhyt ja paksu pää 10–25 mm 113 190–336 36,5
PYFD1614 lyhyt paksu pää 13–25 mm 129 253–336 36,3
