kaivantamaton vaakasuora porauslaite

kaivantamaton vaakasuora porauskone ≤15000 kN

Kaivantamattomat vaakasuuntaiset porakoneet soveltuvat tehokkaaseen maanalaisen putkiston asennukseen ilman kaivutöitä, mikä takaa turvallisen ja ympäristöystävällisen rakennusprosessin. Työntö-/vetovoimalla ≤15000KN ne tarjoavat vakaan ja luotettavan suorituskyvyn ja ovat laajalti käytössä kaupunkien rakentamisessa ja kunnallistekniikan aloilla.

Ota yhteyttä
Kuvaus

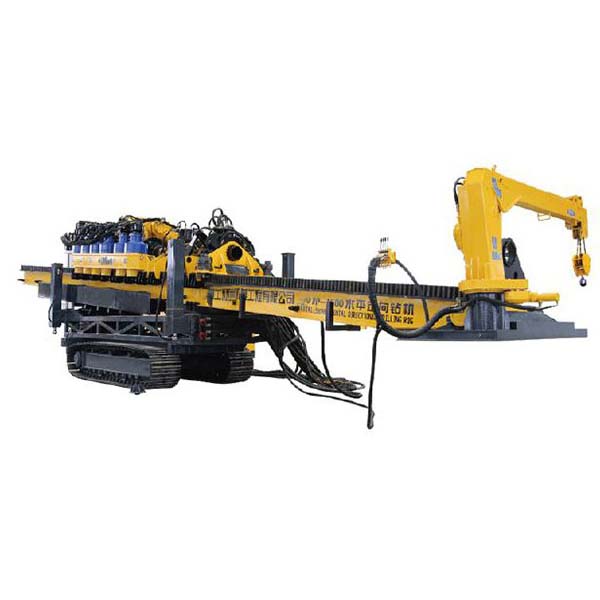

Trenchless-horisontaalinen porauslaite

Laite on rakenteeltaan jaettu. Päävoimayksikkö, runko ja ohjaushytti ovat täysin erillään toisistaan. Käyttäjän vaatimusten mukaan laitteen voimalaitos voidaan varustaa telaketjujärjestelmällä. Päärakenteessa voidaan käyttää joko telaketjullista itsekulkevaa rakennetta tai alustan itsekuormautuvaa/purkautuvaa rakennetta. Telaketjutyyppi on varustettu 100–145 kW:n moottoriteholla, kun taas alustan itsekuormautuva/purkautuva tyyppi on varustettu 45 kW:n moottoriteholla. Laitteessa on nosturi, joka helpottaa porausputkien ja reamerien kuljettamista rakentamisen aikana.

Kaivantamaton vaakasuora porauslaite Hydraulinen teho

  • Kaikissa tärkeimmissä hydraulisissa komponenteissa käytetään kotimaisia ja kansainvälisiä huippubrändejä. Laitteisto on suorituskykyinen ja varustettu neljällä Volvo-moottorilla. Kaikki neljä moottoria voivat toimia samanaikaisesti tai rinnakkain pareittain. Jos yksi dieselmoottori vikaantuu, muut voivat jatkaa toimintaansa, mikä parantaa huomattavasti rakentamisen turvallisuutta.
  • Pyörivä työntövoima käyttää suljettua järjestelmää, kun taas apupiiri käyttää avointa kuormitusherkkää järjestelmää.
  • Laiteen hydrauliventtiiliryhmä tukee sekä sähköistä että manuaalista käyttöä. Sähkökatkon sattuessa manuaalinen käyttö voi jatkua normaalisti.
  • Digitaalisen vääntömomentin asetusjärjestelmän avulla käyttäjä voi asettaa vääntömomentin ja vetovoiman projektin ja porausputken parametrien mukaan intuitiivisella näytöllä.
  • Hydraulijärjestelmän lämpötilaa säädetään automaattisesti, ja jäähdytystehoa voidaan säätää ympäristön lämpötilan mukaan.
  • Maston ja telaketjun hydraulijärjestelmä on irrotettava, mikä helpottaa kuljetusta.

Puristimen irrotuslaite

  • Käytössä on kolmisäleinen suljettu rakenne, joka edistää porausputken luotettavaa irrottamista.
  • Puristusvoima on säädettävissä, joten käyttäjät voivat asettaa voiman porausputken spesifikaatioiden ja projektin tarpeiden mukaan, mikä pidentää sekä porausputkien että leukojen käyttöikää.
  • Puristimen irrotuslaite on kompakti; se puristaa ja irrottaa luotettavasti jopa hyvin lyhyitä porausputken liitoksia.
  • Puristinlaite liikkuu koko iskun pituuden, mikä varmistaa, että porausputken liitokset voidaan irrottaa missä tahansa asennossa.

Voimapää

  • Porauslaitteen työntöliikkeen muutos liukukiskon liukukitkasta rullien vierintäkitkaksi vähentää tehohäviötä.
  • Pääakseli käyttää kelluvaa rakennetta, joka estää kulumisen porausputken irrottamisen aikana.
  • Karan rakenne estää jännityskeskittymät.
Tekniset parametrit
kaivantamaton vaakasuora porauslaite ≤15000 kN
MalliBL-1500
Moottorin tehoRuotsi Volvo 4x450KW
Suurin työntö-/vetovoima15000KN
Suurin työntö-/vetovoima36 m/min (vaihde I), 18 m/min (vaihde II), 17 m/min (vaihde III), 8,5 m/min (vaihde IV)
Suurin pyörivä vääntömomentti210000 N·m (vaihde I), 105000 N·m (vaihde II)
Karan nopeus0–50 r/min, 0–100 r/min
Maston sisäänmenokulma8–16 astetta
Suurin kiristysmomentti210000 N·m
Suurin irrotusmomentti420000 N·m
Sopiva nosturi6,3 tonnia
Mudan pumpun suurin virtausnopeus4000 l/min (valinnainen)
Mudan pumpun suurin paine20 MPa
Poraputken tekniset tiedotEnintään 10,5 m
